CRNN中英文字符识别

立即下载用AI写一个

发布时间：2018-08-22

40人 | 浏览：12636次 | 收藏 |

技术：Python2+pytorch

运行环境：Ubuntu14.04+CUDA+opencv2.4 + pytorch + lmdb +wrap_ctc

概述

crnn实现中英文字符识别

详细

参考GitHub源码：https://github.com/YoungMiao/crnn
> 应demo大师文章要求，我再补充下，推荐下，这个平台挺好

## 1.环境搭建
#### 1.1 基础环境
* Ubuntu14.04 + CUDA
* opencv2.4 + pytorch + lmdb +wrap_ctc

安装lmdb `apt-get install lmdb`
#### 1.2 安装pytorch
pip,linux,cuda8.0,python2.7:pip install http://download.pytorch.org/whl/cu80/torch-0.1.12.post2-cp27-none-linux_x86_64.whl
参考：http://pytorch.org/
#### 1.3 安装wrap_ctc
    git clone https://github.com/baidu-research/warp-ctc.git`
    cd warp-ctc
    mkdir build; cd build
    cmake ..
    make

GPU版在环境变量中添加
    export CUDA_HOME="/usr/local/cuda"

cd pytorch_binding
    python setup.py install

参考：https://github.com/SeanNaren/warp-ctc/tree/pytorch_bindings/pytorch_binding
#### 1.4 注意问题
1. 缺少cffi库文件 使用`pip install cffi`安装
2. 安装pytorch_binding前,确认设置CUDA_HOME,虽然编译安装不会报错,但是在调用gpu时，会出现wrap_ctc没有gpu属性的错误

## 2. crnn预测(以21类中英文为例)
模型地址：链接：https://eyun.baidu.com/s/3dEUJJg9 密码：vKeD

运行`/contrib/crnn/demo.py`

原始图片为:![](/contentImages/image/20180821/xeSor1SOi8vrEFmAoco.jpg)
![](/contentImages/image/20180821/1fJgeG2pgLrUhxrTqru.jpg)

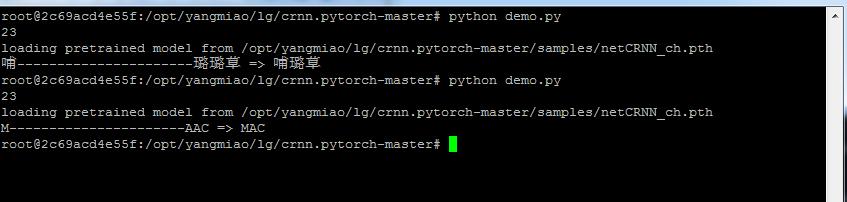

识别结果为： ![](/contentImages/image/20180821/TZHulhM5kS4K1yNeHbQ.jpg)

# 加载模型
    model_path = './samples/netCRNN_9_112580.pth'
    # 需识别的图片
    img_path = './data/demo.png'
    # 识别的类别
    alphabet = 'ACIMRey万下依口哺摄次状璐癌草血运重'
    # 设置模型参数 图片高度imgH=32, nc, 分类数目nclass=len(alphabet)+1 一个预留位, LSTM设置隐藏层数nh=128, 使用GPU个数ngpu=1
    model = crnn.CRNN(32, 1, 22, 128, 1).cuda()

替换模型时，注意模型分类的类别数目

## 3、程序实现（crnn 训练(以21类中英文为例)）

注意：--------------------------------------

请补充完整个实现过程，以下实现，没有说到具体的实现过程，应该把具体的代码说清楚，思路说清楚。数据怎样清洗的，怎样建模的等等

###1. 数据预处理

运行`/contrib/crnn/tool/tolmdb.py`

# 生成的lmdb输出路径
    outputPath = "./train_lmdb"
    # 图片及对应的label
    imgdata = open("./train.txt")

###2. 训练模型

运行`/contrib/crnn/crnn_main.py`

python crnn_main.py [--param val]
    --trainroot        训练集路径
    --valroot          验证集路径
    --workers          CPU工作核数, default=2
    --batchSize        设置batchSize大小, default=64
    --imgH             图片高度, default=32
    --nh               LSTM隐藏层数, default=256
    --niter            训练回合数, default=25
    --lr               学习率, default=0.01
    --beta1
    --cuda             使用GPU, action='store_true'
    --ngpu             使用GPU的个数, default=1
    --crnn             选择预训练模型
    --alphabet         设置分类
    --Diters
    --experiment        模型保存目录
    --displayInterval   设置多少次迭代显示一次, default=500
    --n_test_disp        每次验证显示的个数, default=10
    --valInterval        设置多少次迭代验证一次, default=500
    --saveInterval       设置多少次迭代保存一次模型, default=500
    --adam               使用adma优化器, action='store_true'
    --adadelta           使用adadelta优化器, action='store_true'
    --keep_ratio         设置图片保持横纵比缩放, action='store_true'
    --random_sample      是否使用随机采样器对数据集进行采样, action='store_true'

示例:python /contrib/crnn/crnn_main.py --tainroot [训练集路径] --valroot [验证集路径] --nh 128 --cuda --crnn [预训练模型路径]

修改`/contrib/crnn/keys.py`中`alphabet = 'ACIMRey万下依口哺摄次状璐癌草血运重'`增加或者减少类别

3. 注意事项

训练和预测采用的类别数和LSTM隐藏层数需保持一致

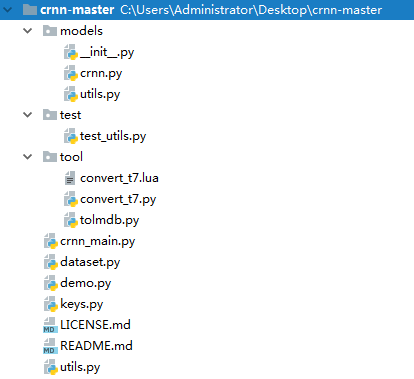

## 4、项目结构
![](/contentImages/image/20180822/NvOMMgmNoPt4nuCi6eZ.png)

从上往下大概说明下

1.crnn.py是crnn网络结构模块
`#双向的LSTM`
`class BidirectionalLSTM(nn.Module)`
`#CRNN网络`
`class CRNN(nn.Module)`
crnn网络设计：

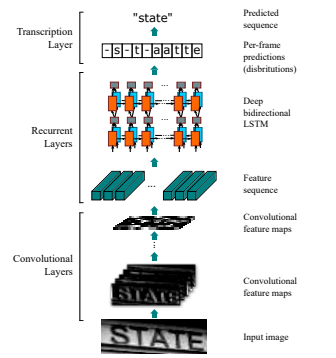

CRNN由CNN+BiLSTM+CTC构成：
![](/contentImages/image/20180822/ZCxRuJLAKEnAg65yw6m.png)
网络结构：
![](/contentImages/image/20180822/vtZC9P95zpeHBOWw3mR.png)
* input： 输入文字块，归一化到`32*w` 即height缩放到32，宽度按高度的比率缩放，也可以缩放到自己想要的宽度，训练时为批次训练，缩放到[32,Wmax]），示例为（32,128）

* 经过两个conv层和两个poling层，conv3层时数据大小为256\*8*32，两个pooling层步长为2

* pooling2层步长为（2，1），（个人看法：作者使用的英文训练，英文字符的特征是高大于宽的特征，倘若使用中文训练，建议使用（2,2），我的代码中默认为（2,2），示例以（2，1）为例,所以此时输出为256\*4*33

* bn层不改变输出的大小（就是做个归一化，加速训练收敛），p3层时,w+1,所以pooling3层时，输出为512\*2*34

* conv7层时，kernel 为2*2，stride(1,1) padding(0,0)
Wnew = (2 + 2 * padW - kernel ) / strideW + 1 = 1
Hnew = 33
所以conv7层输出为512*1*33

*  后面跟两个双向Lstm,隐藏节点都是256
Blstm1输出33\*1*256
Blstm2输出 33*\*1*5530 5530 = 字符个数 + 非字符 = 5529 + 1
最终的输出结果直观上可以想象成将128分为33份，每一份对应5530个类别的概率

2.tolmdb.py生成训练lmdb数据模块
* 输入图片list的文档，大概格式如下
![](/contentImages/image/20180822/GSAy0nv42qjveZqQA5V.png)

3.crnn_main.py主程序模块
* 增加了对类别增删的增量训练，line104~line117
4.dataset.py数据加载模块
* class alignCollate:按照比例缩放w
* class randomSequentialSampler：随机采样batch
5.utils.py编解码模块
##5、数据部分
数据获取方法有两种：
1. 生成自然场景文本
GitHub：https://github.com/ankush-me/SynthText
2. 生成常规文本：
GitHub：https://github.com/YoungMiao/synthdata-zh
有时间在记录两种方法
