概述

貌似前段时间刷知乎看到的一种非常有特色的广告展现方式，即在列表页，某一个Item显示背后部分广告图，随着列表滚动，会逐渐展示全部图片。

详细

###一、概述
貌似前段时间刷知乎看到的一种非常有特色的广告展现方式，即在列表页，某一个Item显示背后部分广告图，随着列表滚动，会逐渐展示全部图片。

刚看到的时候就想实现一哈，一直比较懒，公众号后台也有人问如何实现，今天来给大家讲解下，当然了，目前一些自定义View已经不算难题，所以本文的讲解会做一些实现思路引导，相信不会是那么枯燥的文章，希望对大家有一定的帮助。

恩，现在知乎上已经找不到该效果了，试了多个历史版本也没找到，那只能贴实现的效果图了~

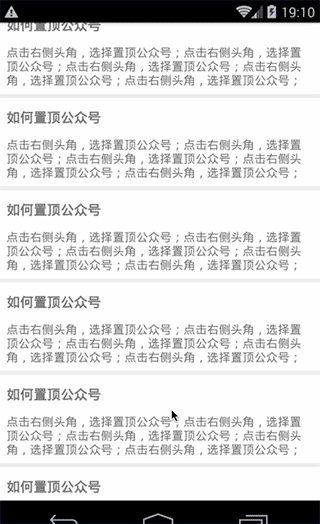

效果图如下：
![](/contentImages/image/20190130/R0DWNouvb0ZOLhfP9lN.gif)

### 二、思路
实现在列表中展示某张图片：

往上滚动：在图片刚出现时展示顶部部分，随着滚动部分展示全部
往下滚动：在图片刚出现时展示底部部分，随着滚动部分展示全部

换句话说，我们需要在列表滚动时，改变图片显示的部分。

两个点：
捕获列表滚动的dy，不管是ListView还是RecyclerView相信这一点都能做到
图片显示部分变化，我们可以利用canvas.translate
结合一下，就是，监听列表的滚动dy，传给我们的图片控件，设置translate，然后绘制。

到这里，思路非常清晰，这个东西肯定能做了。

初步方案：自定义一个View，自己去绘制bitmap，对外暴露setDy(dy)，然后根据dy做canvas偏移重绘即可。

有了初步方案，基本不慌了，那么再想想？

能否利用已有的控件，比如ImageView呢？

肯定可以，这样省去了我们去声明一个接受图片的属性，我们编写一个子类，依然是通过设置src去使用。

那继承ImageView实现一波再说。

####三、实现
####布局
主布局文件，一个RecyclerView即可：
```xml
<?xml version="1.0" encoding="utf-8"?>
<android.support.v7.widget.RecyclerView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/id_recyclerview"
    android:layout_width="match_parent"
    android:layout_height="match_parent"/>
```
item布局文件：
```xml
<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/item_bg"
    android:gravity="center">

<com.zhang.demo_rvadimage.AdImageViewVersion1
        android:id="@+id/id_iv_ad"
        android:layout_width="match_parent"
        android:layout_height="180dp"
        android:scaleType="matrix"
        android:src="@mipmap/grsm"
        android:visibility="gone" />

```
很简单，先不用管AdImageViewVersion1类，这将是我们具体的实现类。
通过布局文件，可以看到，我们只使用了一个item布局文件，然后通过visible,gone控制展示不同形态。
#### Activity
```java
public class MainActivity extends AppCompatActivity {

private RecyclerView mRecyclerView;
    private LinearLayoutManager mLinearLayoutManager;

@Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

mRecyclerView = findViewById(R.id.id_recyclerview);

List<String> mockDatas = new ArrayList<>();
        for (int i = 0; i < 100; i++) {
            mockDatas.add(i + "");
        }

mRecyclerView.setLayoutManager(mLinearLayoutManager = new LinearLayoutManager(this));

mRecyclerView.setAdapter(new CommonAdapter<String>(MainActivity.this,
                R.layout.item,
                mockDatas) {
            @Override
            protected void convert(ViewHolder holder, String o, int position) {
                if (position > 0 && position % 6 == 0) {
                    holder.setVisible(R.id.id_tv_title, false);
                    holder.setVisible(R.id.id_tv_desc, false);
                    holder.setVisible(R.id.id_iv_ad, true);
                } else {
                    holder.setVisible(R.id.id_tv_title, true);
                    holder.setVisible(R.id.id_tv_desc, true);
                    holder.setVisible(R.id.id_iv_ad, false);
                }
            }
        });
}
```
仅仅是设置数据了，Adapter这里用了
```java
implementation 'com.zhy:base-rvadapter:3.0.3'
```
你可以随便用一个你自己喜欢的Adapter封装类。

到这里，一个列表页就显示出来了，并且每隔6个会显示成图片。

现在才正式开始实现。
#### 自定义AdImageView
```java
public class AdImageViewVersion1 extends AppCompatImageView {
    public AdImageViewVersion1(Context context, @Nullable AttributeSet attrs) {
        super(context, attrs);
    }

private RectF mBitmapRectF;
    private Bitmap mBitmap;

private int mMinDy;

@Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);

mMinDy = h;
        Drawable drawable = getDrawable();

if (drawable == null) {
            return;
        }

mBitmap = drawableToBitamp(drawable);
        mBitmapRectF = new RectF(0, 0,
                w,
                mBitmap.getHeight() * w / mBitmap.getWidth());
    }

private Bitmap drawableToBitamp(Drawable drawable) {
        if (drawable instanceof BitmapDrawable) {
            BitmapDrawable bd = (BitmapDrawable) drawable;
            return bd.getBitmap();
        }
        int w = drawable.getIntrinsicWidth();
        int h = drawable.getIntrinsicHeight();
        Bitmap bitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);
        Canvas canvas = new Canvas(bitmap);
        drawable.setBounds(0, 0, w, h);
        drawable.draw(canvas);
        return bitmap;
    }
    // ... 省略一些代码
}
```
因为我们要绘制，所以这里我们把drawable转成bitmap，然后我们默认要显示最底部，所以需要一个最小的偏移，即控件高度。

这些事情，我们都在onSizeChanged做了。

并且我们根据当前控件宽度，对bitmap进行了缩放，并将缩放后的尺寸存在了mBitmapRectF中，以便于绘制。

那么接下来就是绘制了，还记得绘制过程中，我们主要利用translate来控制绘制的区域，所以我们还要对外暴露一个setDy方法，so，我们的代码大致是这样的：
```java
private int mDy;

public void setDy(int dy) {

if (getDrawable() == null) {
        return;
    }
    mDy = dy - mMinDy;
    if (mDy <= 0) {
        mDy = 0;
    }
    if (mDy > mBitmapRectF.height() - mMinDy) {
        mDy = (int) (mBitmapRectF.height() - mMinDy);
    }
    invalidate();
}

@Override
protected void onDraw(Canvas canvas) {
    if (mBitmap == null) {
        return;
    }
    canvas.save();
    canvas.translate(0, -mDy);
    canvas.drawBitmap(mBitmap, null, mBitmapRectF, null);
    canvas.restore();
}
```
setDy的时候，我们做了一个边界判断，最小的情况，我们偏移-mMinDy，显示图片的底部。
最大的时候，我们便宜图片高度-mMinDy，显示顶部部分。

所以我们对传入的值做了最小与最大值判断。

那么在绘制的时候，就简单了，先translate dy距离，然后绘制即可。

到这里我们的自定义View部分就结束了，代码很少~

#### 结合RecyclerView
接下来就是在RecyclerView滚动时，给我们传入dy即可。
```java
mRecyclerView.addOnScrollListener(new RecyclerView.OnScrollListener() {
    @Override
    public void onScrolled(RecyclerView recyclerView, int dx, int dy) {
        super.onScrolled(recyclerView, dx, dy);

int fPos = mLinearLayoutManager.findFirstVisibleItemPosition();
        int lPos = mLinearLayoutManager.findLastCompletelyVisibleItemPosition();
        for (int i = fPos; i <= lPos; i++) {
            View view = mLinearLayoutManager.findViewByPosition(i);
            AdImageViewVersion1 adImageView = view.findViewById(R.id.id_iv_ad);
            if (adImageView.getVisibility() == View.VISIBLE) {
                adImageView.setDy(mLinearLayoutManager.getHeight() - view.getTop());
            }
        }
    }
});
```
通过addOnScrollListener监听，当滚动时，拿到所有可见的Item，找出正在显示图片的Item。然后调用setDy，dy的值为mLinearLayoutManager.getHeight() - view.getTop()，当View从最底部出现的时候为0，当View到达最顶部的时候为当前rv的高度。

你可以合理的利用setDy传入的值，做移动差，显示区域从上到下等，都可以。

这样就完成了~~

一句话实现：即滚动时不断改变dy，然后translate绘制即可。

####四、再想想
看着这个代码，好像drawableToBitamp看起来非常不爽，也是比较耗内存的部分。我们再想想：

##### 本身Drawable就是能绘制的，为什么我们要转成bitmap呢？本身Drawable就是能绘制的，为什么我们要转成bitmap呢？

好像有道理，ImageView本身绘制的就是Drawable，我们需要控制的就是这个Drawable的绘制范围要足够大，不能被控件本身的宽高所影响，导致图片被压扁。

好像有那么一个方法：
```java
drawable.setBounds();
```
那就简单了，去除drawable2bitmap的代码，直接利用原本的绘制即可，我们唯一要做的就是设置bounds，做一个translate dy即可。

完整代码：
```java
public class AdImageView extends AppCompatImageView {
    // 删除构造方法

private int mDx;
    private int mMinDx;

public void setDx(int dx) {
        if (getDrawable() == null) {
            return;
        }
        mDx = dx - mMinDx;
        if (mDx <= 0) {
            mDx = 0;
        }
        if (mDx > getDrawable().getBounds().height() - mMinDx) {
            mDx = getDrawable().getBounds().height() - mMinDx;
        }
        invalidate();
    }

@Override
    protected void onSizeChanged(int w, int h, int oldw, int oldh) {
        super.onSizeChanged(w, h, oldw, oldh);
        mMinDx = h;
    }

public int getDx() {
        return mDx;
    }

@Override
    protected void onDraw(Canvas canvas) {

Drawable drawable = getDrawable();
        int w = getWidth();
        int h = (int) (getWidth() * 1.0f / drawable.getIntrinsicWidth() * drawable.getIntrinsicHeight());
        drawable.setBounds(0, 0, w, h);
        canvas.save();
        canvas.translate(0, -getDx());
        super.onDraw(canvas);
        canvas.restore();
    }
}
```

####五、本篇总结

看到当看一个效果，可以先对它进行拆分，找出关键点，针对每个关键点，考虑可行性。

如果确定每个点都可行，那么基本的方案就出来了。

有了基本的方案，不要着急写，再想想还有无改善空间。

####六、参考文章
博客：
https://blog.csdn.net/lmj623565791/article/details/78714705
