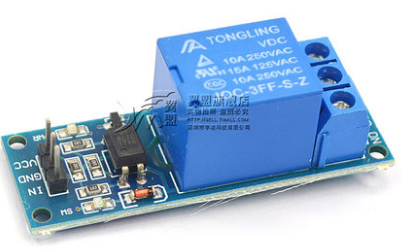

一、继电器

我们常常使用普通开关控制低电压电路的通断，但这里要实现的是插座的通断，电压达到220V，所以这里使用继电器来实现电路的通断。

继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。

工作原理：

简单的说：

1. 继电器未通电时，NC常闭端与COM常闭端连接；

2. 继电器通电时且电压足够时，NO常开端与COM常闭端连接。

二、51单片机—智能插座

  实现智能插座跟远程点灯没什么区别，这里难在对继电器的使用，继电器会用了，操作起来跟操作开关一样的。这里我们将用到：51单片机、蓝牙模块、继电器(5V驱动)、电线(220V)和插座面板。

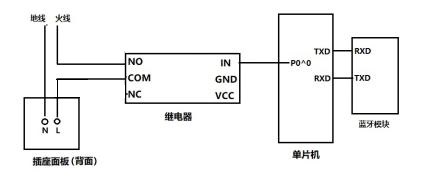

  连接方法：

  实现方法：

1. 代码：(串口学习参考：http://www.demodashi.com/demo/14691.html)

void Usart() interrupt 4 //进入中断服务函数
{
    char receiveData;

    receiveData=SBUF;//出去接收到的数据，此时SBUF存放接收数据
    RI = 0;//清除接收中断标志位
    if(receiveData=='1')
    {
        socket=1;    //接收1时，打开插座
    }
    if(receiveData=='0')
    {
        socket=0;    //接收0时，关闭插座
    }
    SBUF=receiveData;
    while(!TI);    //等待发送数据完成
    TI=0;       //清除发送完成标志位
}

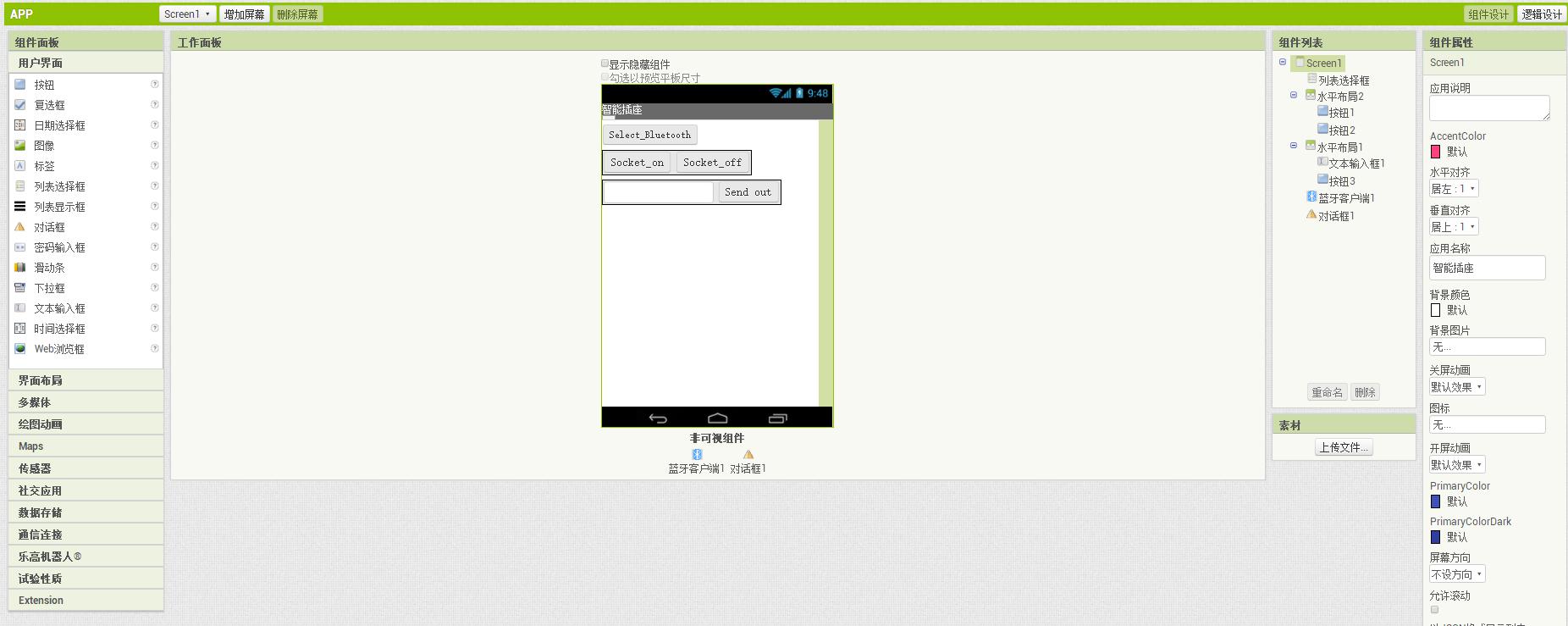

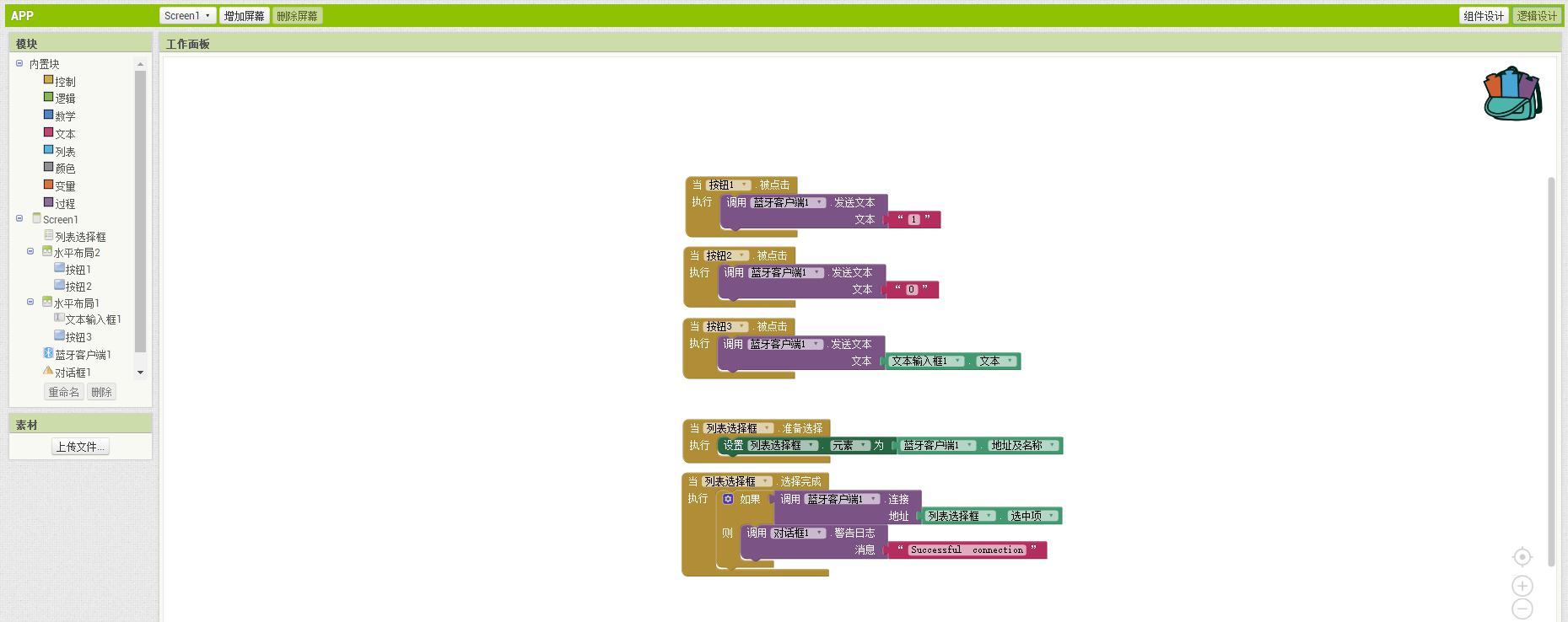

2. 积木式编程：(积木式编程学习参考：http://www.demodashi.com/demo/14916.html)

3. 蓝牙模块配置学习参考：http://www.demodashi.com/demo/14912.html

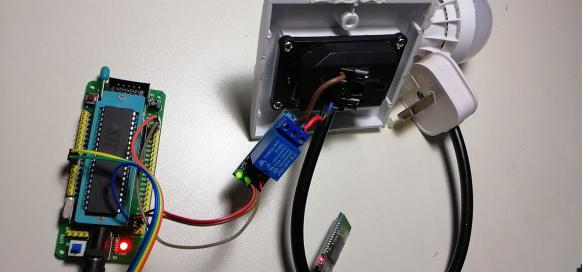

  硬件连接图：

  演示视频：

三、总结

  本文章对继电器进行了简单讲解，并加入蓝牙通信和积木式编程共同实现了智能插座实现了智能插座。当你在床上懒的下床关灯的时候，可以进入自己的APP上，关掉台灯。是不是有点像智能家居，当然你可以完善他，给他加上其他的功能。

  改进：给单片机供电（220V转5C降压模块）、Wifi模块做主控模块也做通信模块。

  如果遇到问题，可以加我微信咨询我：LEwq059

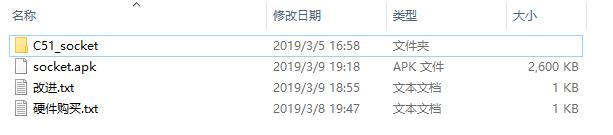

四、项目结构图
