概述

用CANVAS实现的点与线绘制的绚丽动画效果，挺好用。

详细

## 前言
之前在某网站上看到了一个canvas绘制的动画效果，虽然组成的元素很简单，只有点和线，但是视觉效果却非常炫丽，当下就非常想自己把他实现一遍。因为工作原因这个想法搁置了一段时间，前不久忽然想起来，就抽空完成了这个demo，下面是demo的截图，想要看动态效果的小伙伴可以戳旁边的链接：[canvas绘制绚丽的点线动画效果](http://demo.cxstore.top/free-dots/index.html)

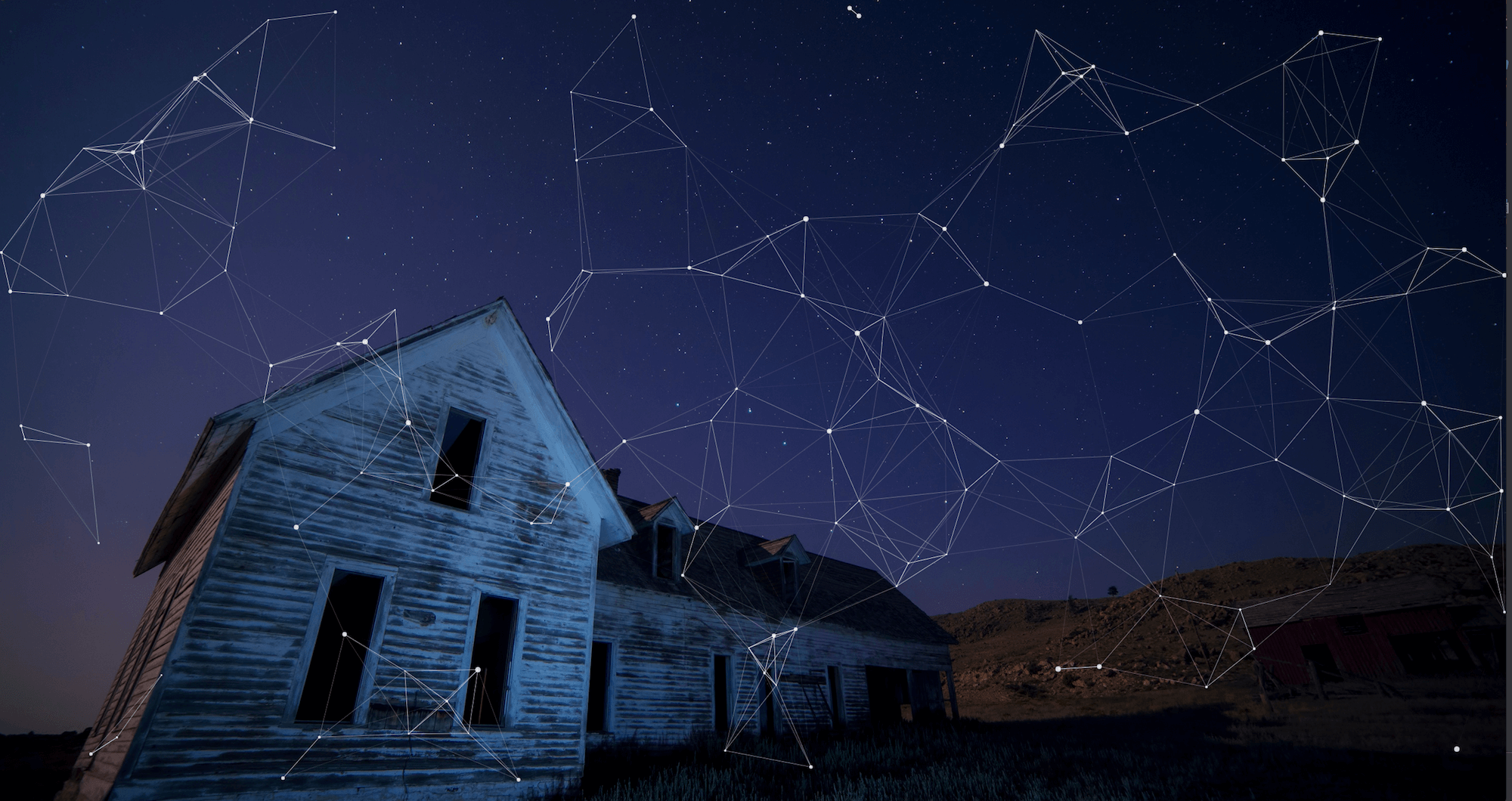

>运行效果图

![free-dots.png](/contentImages/image/jianshu/147516-5e9eff16573112ab.png)

下面就简单介绍一下完成这个demo的思路

## 需要掌握的基础知识
1. canvas绘制点与线的api
2. 理解JavaScript中“类”

## 需求分析
1. 点**随机**产生并向**随机**方向以**随机**的速度匀速移动
2. 未点击时，点的总数保持不变；点击时在**点击的位置**产生数个新的点
3. 点与点之间在一定距离内有细线连接
4. 鼠标在画面中移动时，能够与其他点产生互动

## 编写代码（文章末尾有源码）
### 点的实现

由于在整个demo中需要使用到大量的点，所以使用一个*Dot类*来负责产生点的实例以及这个点的所有行为

```
// 声明一个Dot对象
var Dots = function () {
    this.canvas; // canvas节点
    this.ctx; // canvas绘图上下文
    this.x; // 横向坐标
    this.y; // 纵向坐标
    this.r; // dot半径
    this.sx; // 单位时间水平移动距离
    this.sy; // 单位时间纵向移动距离
};
```

Dot的原型链中需要有一下两个方法：init() 与 update()

```
Dots.prototype = {
	   init: function(){...},
	   update: function(){...}
}
```

*init()*

Dots实例的初始化方法，在canvas中绘制一个点，并确定这个Dots实例移动的方向与速度（由sx与sy决定，即确定sx与sy的值）

*update()*

更新dot的位置，通过不断调用其的update方法，使其产生运动的效果，并且判断dot所处的位置是否已经超出canvas的边界，若超出则调用其init()方法，使其重生在canvas内

**如何绘制一个点？**

点的本质是一个实心圆，所以绘制一个点就是绘制一个填充了颜色的圆

```
this.ctx.beginPath(); // 开启绘制路径
this.ctx.arc(this.x, this.y, this.r, 0, 2*Math.PI); // 绘制圆 参数依次为 圆的横坐标/纵坐标/半径/绘制圆的起始位置/绘制圆的弧度大小
this.ctx.fillStyle = "rgba(255,255,255,.8)"; // 设置填充颜色
this.ctx.fill(); // 填充颜色
this.ctx.closePath(); // 关闭绘制路径
```

### 让点移动起来

如果让你实现一个动画，你可能会想到通过定时器setTimeout或者setInterval的方式来实现，时间设定越短动画也就越流畅，但是使用定时器会有这么几个问题出现：

1. 当有耗时任务时，定时器任务会等待耗时任务结束，js引擎空闲时再去执行
2. 当设定时间非常短时，可能会出现掉帧现象，产生动画不连贯的感受

那么有什么方法可以解决这个问题呢？答案是使用全局函数requestAnimFrame()

requestAnimFrame的字面意思是“请求动画帧”，作用是根据GPU的渲染频率来执行方法内的js代码，这样就不会出现上面使用定时器而导致的两个可能的问题

```
// dot移动效果
function animateUpdate() {
    dot.update(); // 更新dot的当前位置
    requestAnimFrame(animateUpdate);
}

requestAnimFrame(animateUpdate);
```

### 绘制点与点之间的连线

将产生的点存放在一个数组中，就得到了一个当前所有点实例的集合，通过for循环的嵌套，将数组中的每个点进行两两比较，当点与点之间的距离达到预先设置的临界值时，即可绘制连线

**如何绘制一条线？**

```
ctx.beginPath(); // 开启绘制路径
ctx.moveTo(x, y); // 设置线的起始位置
ctx.lineTo(dx, dy); // 设置线的结束位置
ctx.strokeStyle = 'rgb(255,255,255)'; // 设置绘制线条的颜色
ctx.strokeWidth = 1; // 设置绘制线条的宽度
ctx.stroke(); // 绘制
ctx.closePath(); // 关闭绘制路径
```

**如何实现线条的淡入淡出效果？**

设置reba颜色值可实现带透明度的颜色，透明度的计算方式为，(临界值距离 - 实际距离) / 临界值距离，这样就可以实现两点距离越远线条颜色越淡。再通过动画不停渲染，就可以造成视觉上淡入淡出的效果

```
ctx.strokeStyle = 'rgba(255,255,255,'+(dotsDistance-s)/dotsDistance+')';
```

### 实现鼠标交互

添加点击事件 click 事件监听器，当点击时实例化多个Dots对象，并将其添加到上文保存点的数组中，这样既可将新产生的点与原有的点产生联系。需要注意的是，产生点的位置应该为点击的位置，由于demo中的canvas是全屏显示的，所以只需要获取鼠标点的pageX / pageY，如果canvas并非全屏，则需要获取到的点产生的位置应该是相对于canvas的位置，而不能直接使用pageX / pageY， 并且需要判断是否在canvas内，如果不在则不产生新点

```
document.addEventListener('click', createDot); // 添加点击事件
function createDot(e) { // 点击事件方法
    var tx = e.pageX,
        ty = e.pageY; // 获取点击位置
    if ((tx > 0 && tx < width) && (ty > 0 && ty < height)) { // 判断是都在canvas内 width和height为canvas宽高
		  for (var i = 0; i < 5; i ++) {
            var dot = new Dots();
            dotsArr.push(dot);
            dot.init(canvas, tx, ty);
        } // 循环创建5个点 并添加到数组中
    }
};
```

**如何实现鼠标在canvas中移动的交互效果？**

首先添加 mousemove 的事件监听器，其他步骤与上面点击的代码相同，唯一不同的是，确定点击在canvas内后不能创建新的点。现在为Dots对象添加一个新的原型链方法mouseDot()用于更新需要跟踪鼠标移动的点的位置

```
mouseDot: function (x, y) {
    this.x = x * 2;
    this.y = y * 2; // 这里的2是屏幕的devicePixelRatio 是一个全局熟悉 在retain屏幕下 devicePixelRatio=2 标识浏览器会用两个像素点去绘制原先的一个像素 这样会导致绘图不清晰 之后会专门写一篇关于这个问题的文章 感兴趣的小伙伴可以持续关注
    this.ctx.beginPath();
    this.ctx.arc(this.x, this.y, this.r + 0.5, 0, 2*Math.PI);
    this.ctx.fillStyle = "rgba(255,0,0,.8)";
    this.ctx.fill();
    this.ctx.closePath();
    }
```

```
document.addEventListener('mousemove', moveDot);
function moveDot(e) {
    var tx = e.pageX,
        ty = e.pageY;
    if ((tx > 0 && tx < width) && (ty > 0 && ty < height)) {
        dot.mouseDot(tx, ty); // 更新跟踪点的位置 小伙伴们可以思考一下这里的dot对于的是dotsArr中的哪一个点
    }
};
```

### 性能优化

以上就是canvas实现绚丽点线效果的基本思路啦！但是还有一个问题需要优化，看过demo的小伙伴可能已经发现了，刚开始不断点击的时候会不断产生点，但是当点的数量到达一定程度的时候就会发现：不管怎么点击，画面中的点的数量基本保持不变

其实在之前看到的网站上，点的数量是可以无上限增加的。但是点的数量不断增加会严重消耗性能，导致动画效果卡顿严重，无法直视，同时点太多也十分的不美观，于是demo就对这一情况做了优化：

**当点的数量增加到预设的最大值时，每新增一个点，就会舍弃掉点数组中最先添加进去的点**

至于是如何实现的，小伙伴们可以在源码中寻找答案哦！

## 代码结构图
> 文件结构类别如下

![](/contentImages/image/20170908/HnjSO6tx694ilo7AKbK.png)
