技术：C语言+Linux环境+8266SDK
运行环境：Linux系统下
概述
国内首篇带Demo的8266接入阿里智能的博文教程，如果您是硬件的忠实粉丝，这篇您必须要过目！
详细

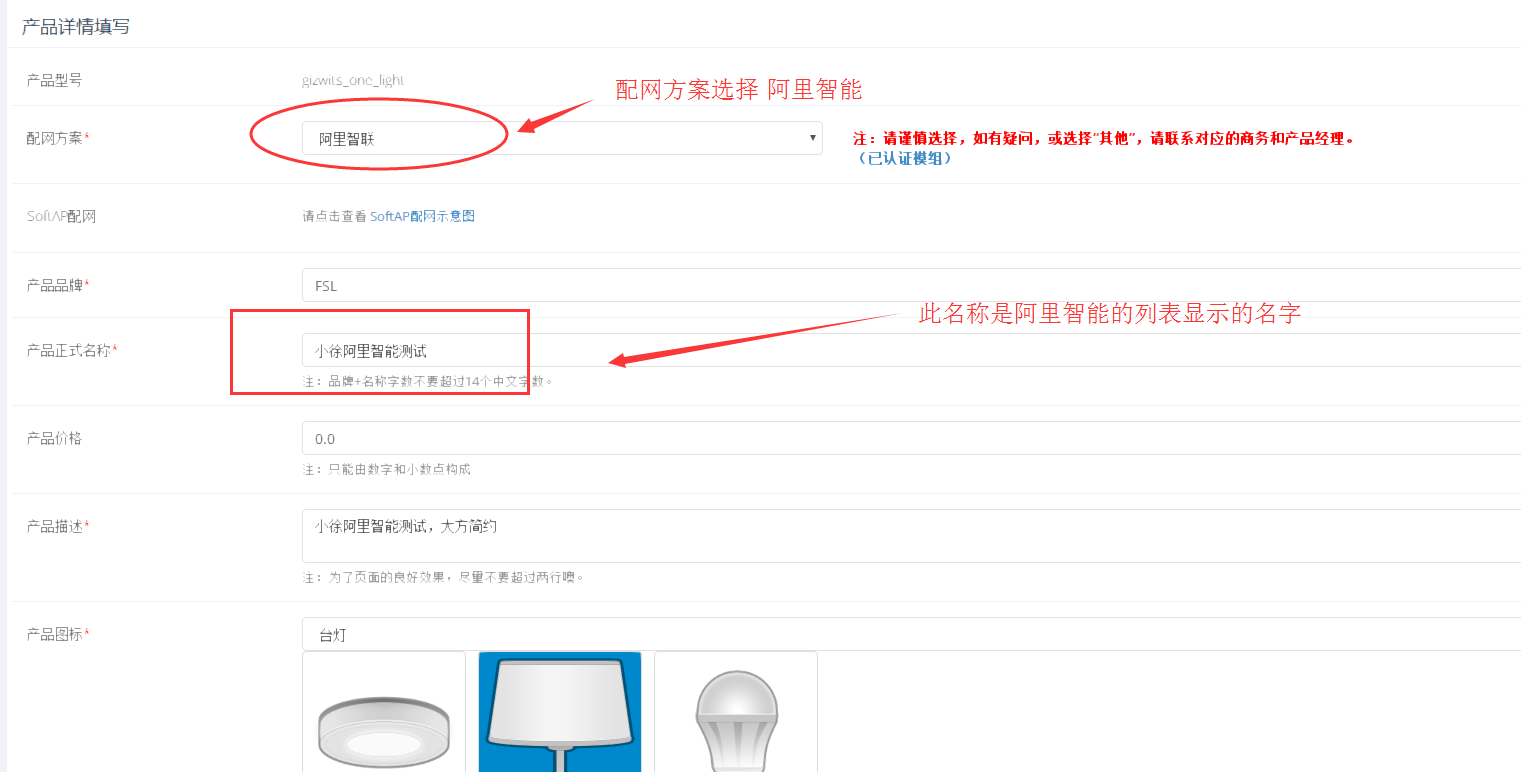

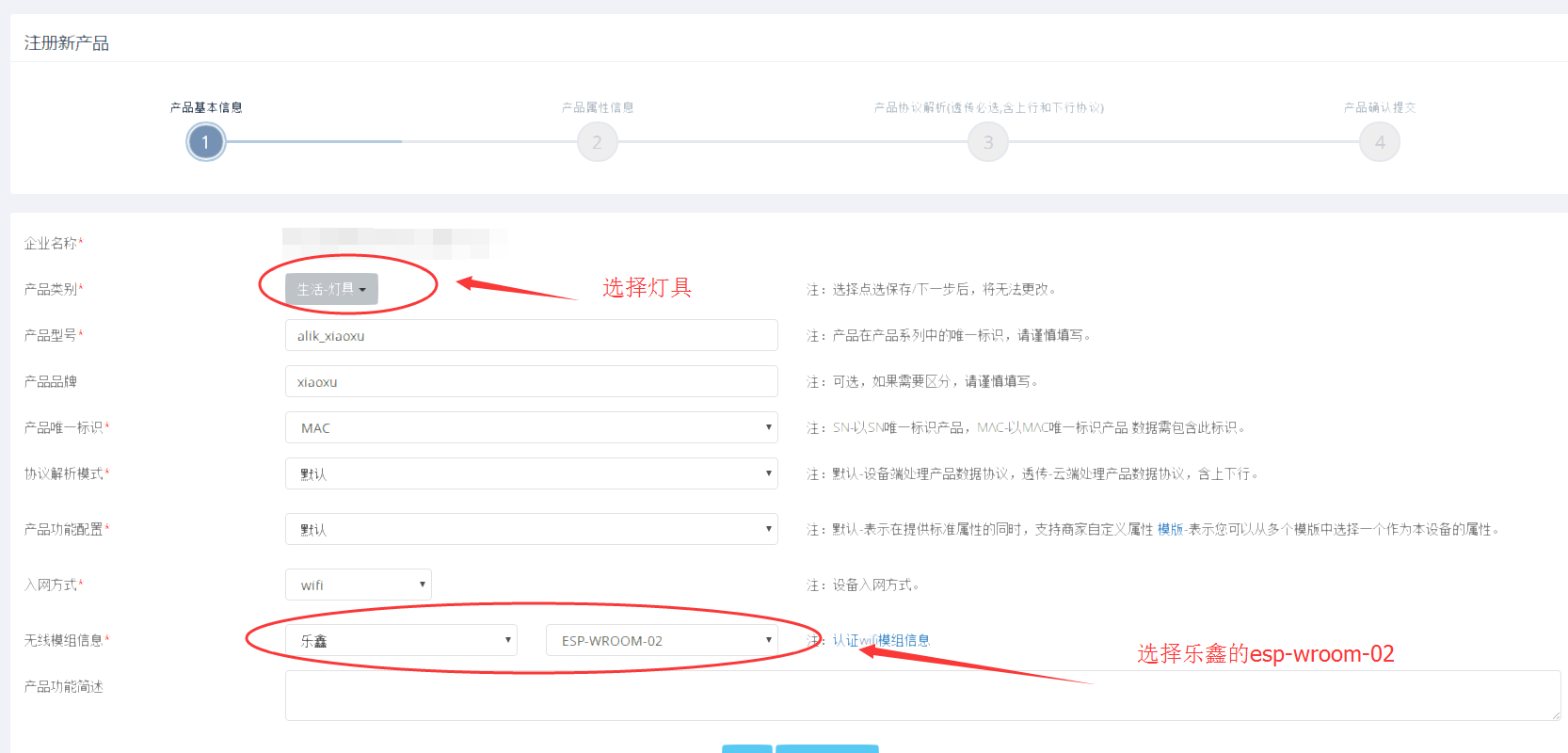

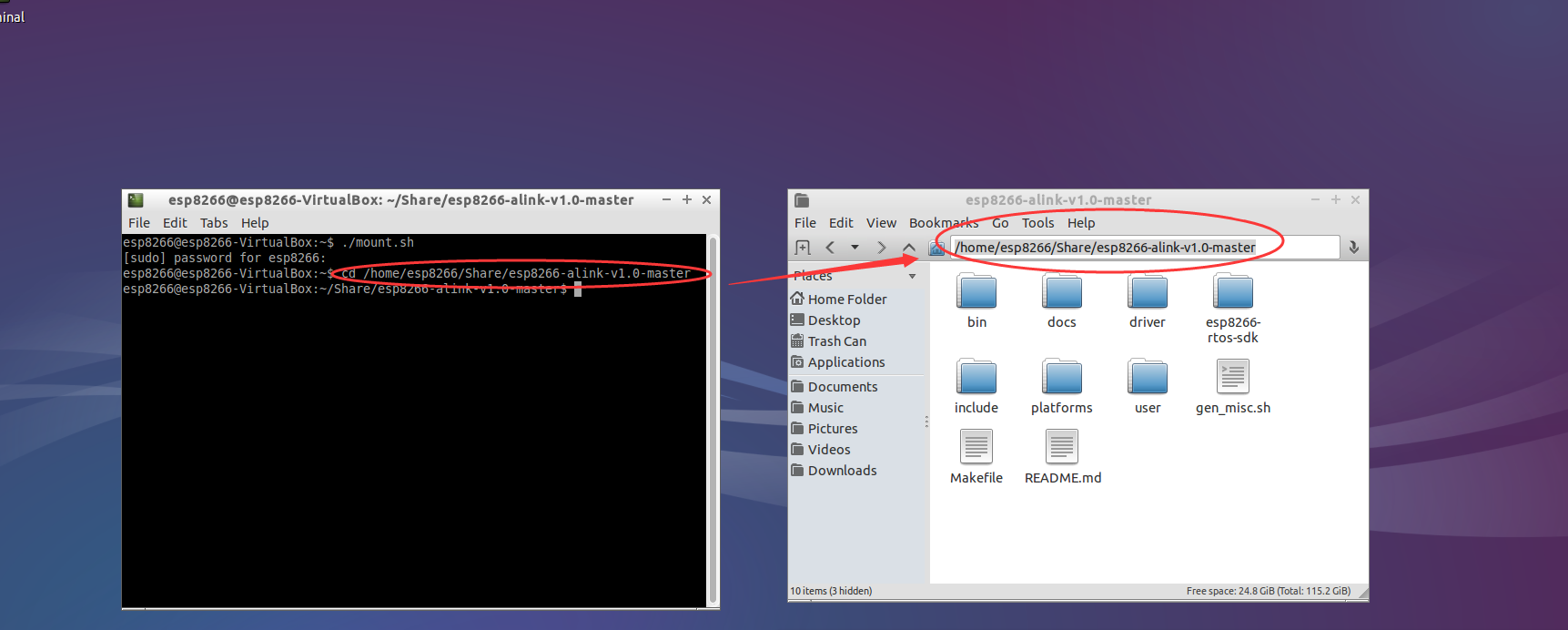

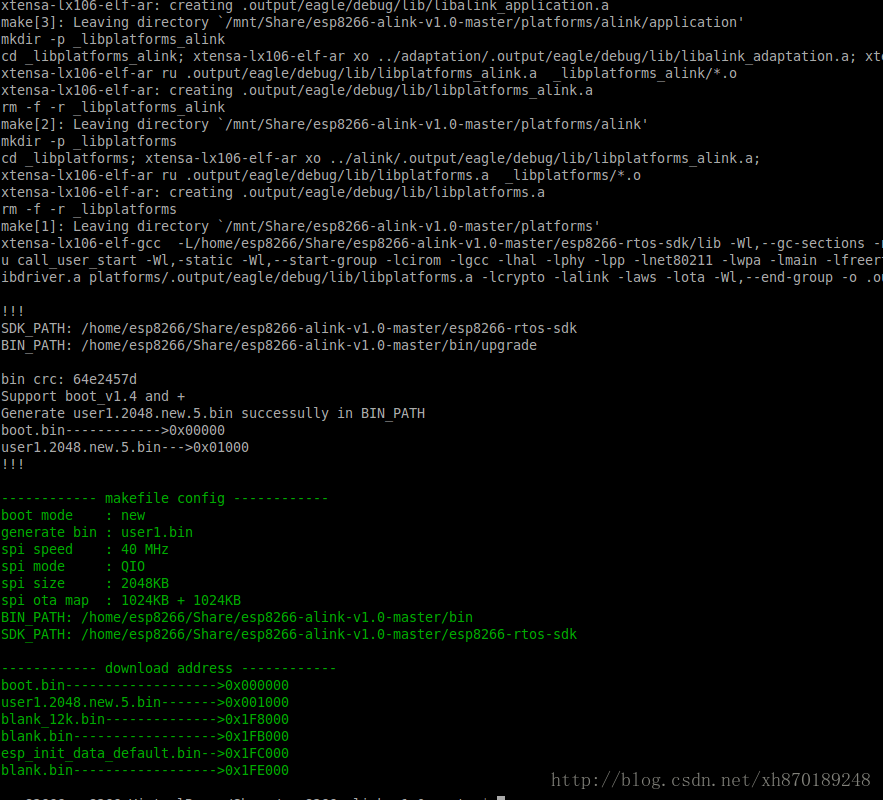

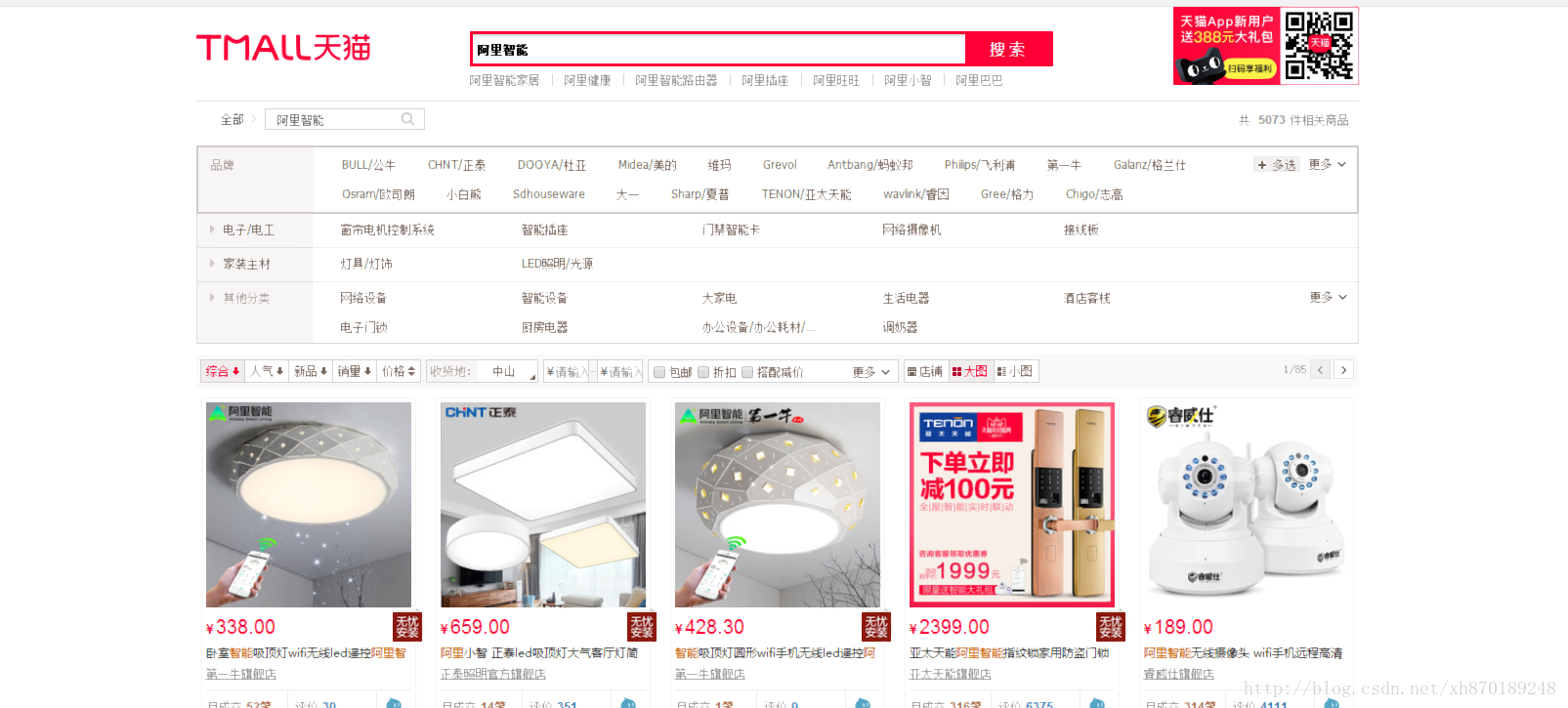

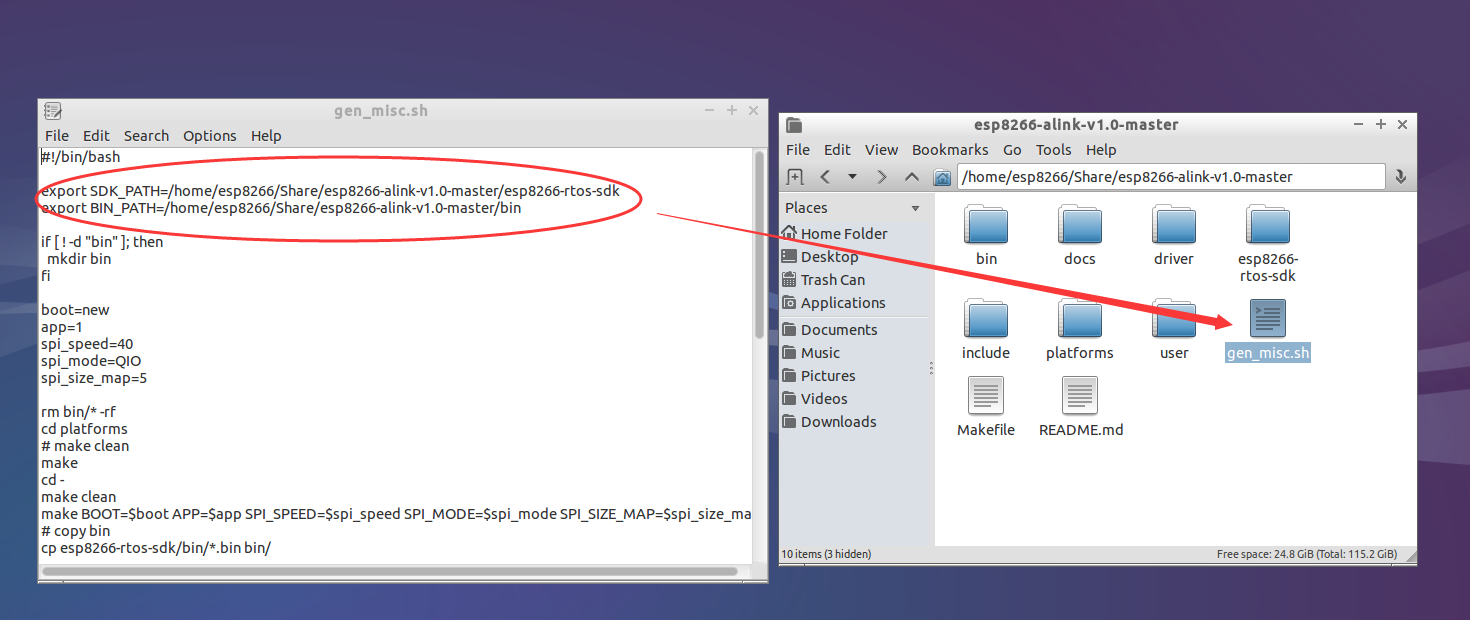

----------  ---------- ### 一、前言。 ---------- >最近的天猫精灵火热朝天，双十一仅仅99块就抱回家！这门博文，涉及到绝大部分的接入阿里智能的商业者，<font color=red>为了隐私，我必须要把某些图片的信息隐藏 ！但是我会把整个过程给需要的人理顺 一下，绝不是为了凑人气而写。 - **<font color=red size=4>如果你没有企业的注册信息，不用往下看了！只有在阿里智能注册签订协议的商家，方可开发！** ---------- #### 1.1 了解ALINK 阿里智能开发平台。 智能硬件模组、阿里智能云、阿里智能 APP，阿里智能生活事业部为厂商提供一站式设备智能化解决方案。 - <font color=black> 申请接入阿里智能平台的模组必要要有阿里智能官方的认证！否则不允许接入！已通过认证的模组列表：[点击查看](https://open.aliplus.com/docs/open/module/wifi/vendor.html) - <font color=black> 乐鑫官网已经给出了接入阿里智能的Demo[点击查看](https://github.com/espressif/esp8266-alink-v1.0)，我们开发者不需自己搭建框架，只需关注上发逻辑和下发逻辑处理即可，这个和机智云的一站式开发一样的道理！ - <font color=black> 由于指定的操作是 freertos ，并非 nons ，所以本博文的工程，不能直接导入就编译，个人最好的方法就是Windows平台搭建Linux虚拟机导入8266的系统，进行编译。 - <font color=black>成功上架的产品，均可被天猫精灵语音控制，不管是哪个厂商的设备，只有接入阿里智能，都可以实现语音控制、设备联动控制，而且APP控制都是已经自动生成，无需投入成本再次开发！ ---------- <img src="https://github.com/xuhongv/StudyInEsp8266/raw/master/12_Esp8266-Alink_OneLED/docs/readme_image/alink_description.png" width="800" /> ---------- ### 二. 申请阿里智能商家，签订协议。 ---------- - 1、怎么签订协议？签约详情点击：[点击查看](https://open.aliplus.com/docs/open/open/enter/index.html) - 2、怎么创建产品？[产品注册](https://open.aliplus.com/docs/open/open/register/index.html)，产品注册是设备上云的必要过程，任何一款产品在上云之前必须完成在平台的注册。<font color=red>本博客因为就控制一盏灯，所以我们只需选择基础属性就可以了，**即开关灯！** ----------  ----------  - 3 、注册完毕之后，在设备列表中看到该产品后面有个“界面配置”，点击配置，选择标准面板，之后就会出现“正在绑定虚拟设备”， 注意此操作账号是在淘宝账号登录下的，如果提示“无权处理”或者其他错误信息！请确认当前登录的淘宝账号是否被该企业管理的授权下？ ----------  ---------- - 4、提示绑定成功之后，请回到商家后台！填写“产品配网说明”。截图如下： ----------  ---------- - 5、上面步骤确认没错之后，[下载厂测包](https://open.aliplus.com/download)，厂测包的名字叫 ONEAPK，此APP不是正式版阿里智能APP，是官方特意开发未上架的开发者所需要，请勿用正式版阿里智能App操作。系统会自动绑定虚拟设备到上述的淘宝账号的个人设备目录下，打开截图如下：<font color=red>定时开关是云端预约的，我们不用管它，官方解释是，买多送一！ ----------  ---------- - 6、至此，我们的控制端已经做好，下面就开始搞设备端！ ---------- ### 二、设备端8266的开发。 ---------- #### 1. 欲要工其事，必要利其器。 ---------- - 1.搭建开发环境，[使用乐鑫官方的ESP8266开发环境](http://docs.gizwits.com/zh-cn/deviceDev/WiFiSOC/GoKit3S%E4%BA%8C%E6%AC%A1%E5%BC%80%E5%8F%91.html#GoKit3-S-%E5%BC%80%E5%8F%91%E7%8E%AF%E5%A2%83%E5%87%86%E5%A4%87)，此链接是机智云官网提供！ ---------- - 2.打开共享文件，把乐鑫提供的demo下载在您的共享文件夹下面，之后在虚拟机命令符操作,输入 ./mount.sh ， 提示输入密码 espressif ，成功之后cd到工程目录下，复制控制台如下： ``` esp8266@esp8266-VirtualBox:~$ ./mount.sh [sudo] password for esp8266: esp8266@esp8266-VirtualBox:~$ cd /home/esp8266/Share/esp8266-alink-v1.0-master esp8266@esp8266-VirtualBox:~/Share/esp8266-alink-v1.0-master$ ```  ---------- - 3.修改配置文件。 打开工程目录下的 gen_misc.sh , 指定SDK路径信息，修改如下： ``` export SDK_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/esp8266-rtos-sdk export BIN_PATH=/home/esp8266/Share/esp8266-alink-v1.0-master/bin ```  ---------- - 4.修改user_config.h配置文件， 在阿里智能的产品详情有个“TRD表下载”，下载设备 TRD 表格后 ，并将相应信息修改 user_config.h 下相应的宏定义即可，系统会调用alink_init()传入产品注册的信息，注册事件回调函数 ---------- ``` #define DEV_NAME "ALINKTEST" #define DEV_BRAND "espressif" #define DEV_CATEGORY "LIVING" #define DEV_TYPE "LIGHT" #define DEV_MANUFACTURE "ALINKTEST" #define DEV_MODEL "ALINKTEST_LIVING_LIGHT_SMARTLED" /* key/secret */ #define ALINK_KEY "ljB6vqoLzmP8fGkE6pon" #define ALINK_SECRET "YJJZjytOCXDhtQqip4EjWbhR95zTgI92RVjzjyZF" /* sandbox key/secret */ #define ALINK_KEY_SANDBOX "dpZZEpm9eBfqzK7yVeLq" #define ALINK_SECRET_SANDBOX "THnfRRsU5vu6g6m9X6uFyAjUWflgZ0iyGjdEneKm" /* device hardware information */ #define DEV_SN "1234567890" #define DEV_VERSION "1.0.0" /* device MAC addr and chip ID, should acquired by call functions */ #define DEV_MAC "" #define DEV_CHIPID "" ``` ---------- - TRD表： ----------  ---------- - 5.修改上发下发的逻辑处理！ - 查看目录下的sample_passthrough.c文件或sample_json.c文件，sample_passthrough.c 文件是透传的示范，而sample_json.c文件就是我们刚刚选择默认的协议，云端剖析和本地自行剖析数据。 - 所以我选择把sample_passthrough.c 删除掉，打开sample_json.c 文件，可以看到，乐鑫开发这个demo的人员其实是用一个虚拟数据结构体，我们不需管它，我们修改上发的数据，查看方法 proactive_report_data() , 里面修改如下：<font color=red>switchOpenOff 是我自己定义的int类型。**而且我们上发的数据点的字符必须要和TRD表的产品属性的“属性名称”一致！，而且还有个ErrorCode字段。** ``` static alink_err_t proactive_report_data() { char *up_cmd = alink_malloc(ALINK_DATA_LEN); char *buffer_tmp = NULL; buffer_tmp = up_cmd; buffer_tmp += sprintf(buffer_tmp, "{"); if (switchOpenOff == 1) { buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },", 1); } else { buffer_tmp += sprintf(buffer_tmp, "\"Switch\": { \"value\": \"%d\" },",0); } buffer_tmp += sprintf(buffer_tmp, "\"ErrorCode\": { \"value\": \"%d\" }", 0); buffer_tmp += sprintf(buffer_tmp, "}"); ALINK_LOGE("up_cmd(json):%s", up_cmd); if (alink_write(up_cmd, strlen(up_cmd) + 1, CONFIG_WIFI_WAIT_TIME) < 0) { ALINK_LOGW("alink_write is error"); } alink_free(up_cmd); return ALINK_OK; } ``` - 6.目标转移到收到云端数据的read_task_test()方法，修改如下： ``` void read_task_test(void *pvParameters) { while (1) { ALINK_LOGI("read down cmd param"); char *down_cmd = alink_malloc(ALINK_DATA_LEN); if (alink_read(down_cmd, ALINK_DATA_LEN, portMAX_DELAY) < 0) { ALINK_LOGW("alink_read is error"); continue; } ALINK_LOGE("down_cmd param(json):%s", down_cmd); json_value *jptr = json_parse(down_cmd, strlen(down_cmd)); //cJson库解析数据，无需理会 if (jptr) { device_data_parse(jptr, "Switch", &(virtual_device.Switch)); device_data_parse(jptr, "ErrorCode", &(virtual_device.ErrorCode)); //如果是1就，开灯；0就关灯；对应的led_on()在demo的led.c有，自行查询。 if (virtual_device.Switch == 1) { led_on(); switchOpenOff = 1; } else { led_off(); switchOpenOff = 0; } ALINK_LOGE( "read: OnOff_Power:%d, TimeDelay_PowerOff: %d, WorkMode_MasterLight: %d, free heap: %d\n", virtual_device.Switch, virtual_device.ErrorCode, system_get_free_heap_size()); } //读取了云端设备之后再次提交信息给云端 proactive_report_data(); alink_free(down_cmd); json_value_free(jptr); } } ``` ---------- - 7.编译程序，烧录固件。 - 虚拟机控制台写上 ./gen_misc.sh , 表示运行gen_misc.sh 配置文件，之后打印如下：恭喜，成功！ - 在Windows下，打开烧录软件，选择bin文件，注意bin文件都在共享目录刚刚那个编译工程的bin文件夹下面，对应的烧录地址见下面第二张图，波特率可以选择 152000：   ---------- - 8、工程目录说明： - 如果要修改触发一键配网smartConfig方法，看 alink_key_trigger.c 文件。 ``` esp8266-alink-v1.0 ├── bin // 存放生成的 bin 文件 ├── docs // demo 使用文档的图片 ├── driver // 按键驱动 ├── esp8266-rtos-sdk // ESP8266 SDK ├── gen_misc.sh // 编译脚本 ├── include // 用户配置头文件 ├── Makefile // 通过 Makefile 来配置 ALINK 选项 ├── platforms // 平台相关文件 │ ├── alink // alink 相关 API │ │ ├── adaptation // ALINK 的底层适配 │ │ ├── application // ALINK 应用层 API 的封装 │ │ │ ├── esp_alink_data_transport.c // ALINK 数据传传输 │ │ │ ├── esp_alink_main.c // 连接 AP 、恢复出厂设置、事件回调函数 │ │ │ ├── esp_info_store.c // FLASH 的读写操作 │ │ │ └── Makefile │ │ ├── include │ │ │ ├── alink_adaptation.h // 应用层适配时定义的一些 API │ │ │ ├── alink_export.h // ALINK 官方提供的原生应用层 API │ │ │ ├── alink_export_rawdata.h // ALINK 官方提供的原生应用层 API │ │ │ ├── alink_json.h // ALINK 官方提供的原生 JSON API │ │ │ ├── esp_alink.h // 封装的应用层 API 使用说明及配置 │ │ │ ├── esp_alink_log.h // 定义了打印等级 │ │ │ └── esp_info_store.h // 信息存储 API 详解及 EXAMPLE │ │ ├── Makefile │ │ └── README.md │ └── Makefile ├── README.md // demo 使用文档 └── user // 用户相关文件 ├── alink_key_trigger.c // 按键触发函数 ├── ALINKTEST_LIVING_LIGHT_SMARTLED_LUA.lua // 透传示例使用的 LUA 脚本 ├── Makefile ├── sample_json.c // ALINK 非透传示例 ├── sample_passthrough.c // ALINK 透传示例 └── user_main.c // 用户程序入口 ``` ---------- ### 三、开始使用。 ---------- - 打开阿里智能的厂测包ONEAPK，点击右上角加号，分类添加，选择 健康秤 ，选择 阿里配网V2 , 输入wiif密码，点击下一步！ ----------  ---------- - 按键长按，配网成功！  ----------
