概述

8266的在线升级OTA源码，本人亲测可用！

详细

----------
### 一、前言；

----------

>    写了这么多的8266博文，一直以满意100%的心态去敲写代码固件烧录，以致很少出现 bug , 目前呢？浏览了网上很多8266的OTA的demo，还特意在某宝上搜了一把，竟然卖的价格为“399”元一个8266的OTA升级方案！天呐！代码这么值钱么？那我之前开源了那么多的工程源码带博文，岂不是无价之宝~~

 >    其实开心就好，那么本文的话，**就带大家共睹8266的OTA的远程升级的整个流程！**

----------
### 二、OTA的认识；

----------

> 在Android开发领域里，有一种叫“热修复”的功能，能够不通过下载APK重新安装它，即可实现修复了Bug。8266的OTA升级也是如此，官网称之为FOTA ，对这个理念的东西，我也是不太懂！反正可以实现无线烧固件就可以啦！

----------

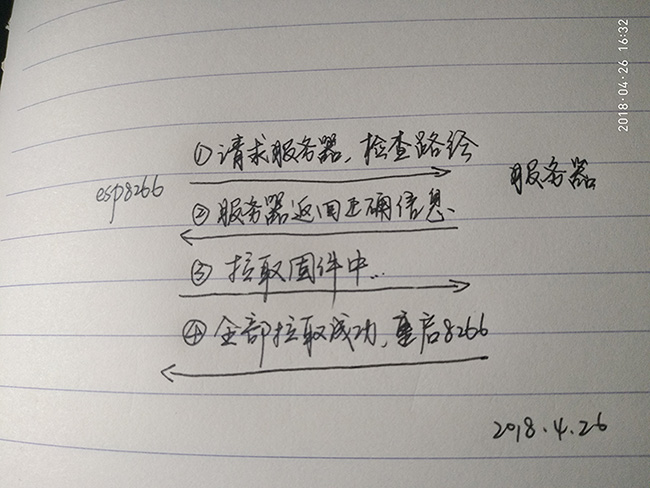

- ①、8266的在线远程升级的总体流程怎么样的？

----------

![](/contentImages/image/20180427/MSszxPwRWQbSOXLd3aJ.png)

----------

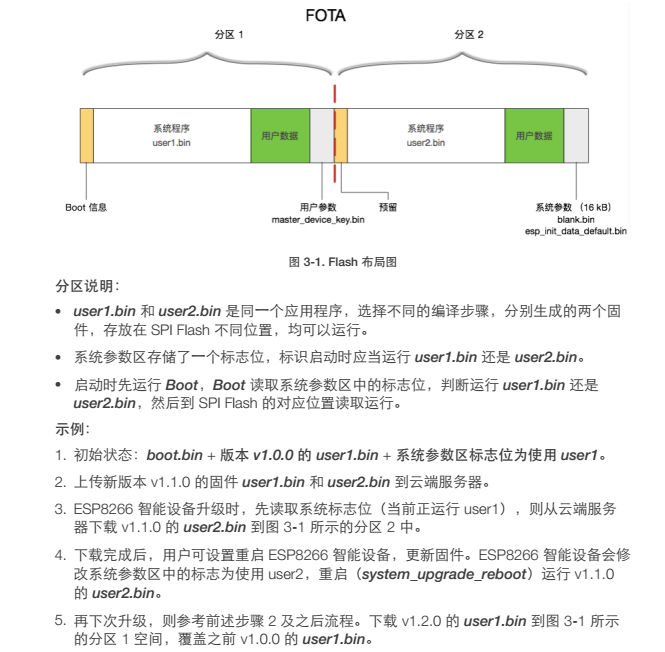

- ②、升级时候，内部运行是怎么样的？

> 1.从官网提供的图片可以看到，内存大小分为四块，分别是 user1.bin、user2.bin、boot.bin 启动、master_device.key 用户数据 ，初始化系统参数的2个 blanck.bin和esp_init_data_default.bin和预留空间；

> 2.由下面的理解可知，8266要运行哪个固件，取决于 **boot.bin**文件的信息，每次升级前，都会查询一次当前运行的是 **user1.bin** 还是 **user2.bin**  ,进而从云端拉取对应相反的那一个bin；

![](/contentImages/image/20180427/MQ6GQIP5dxuvREYPoZP.png)

----------
- ③、市面上那么对的8266模块，应该怎么配置烧录地址？

> 很简单问题，只需要修改工程目录下的`makefile`文件即可，翻开它在 25行左右，可以看到下面信息，这个是乐鑫没有OTA在线升级的配置，可以看到 `BOOT?=none`，好！那么从这里开始修改！

```
BOOT?=none
APP?=0
SPI_SPEED?=40
SPI_MODE?=QIO
SPI_SIZE_MAP?=0
```

> 我这里详细地说下这里包含了啥信息！
> 由下面可得，不同的8266模块，其外部falsh大小决定了编译时候的`user.bin`路径，所以大家在此OTA升级，必须要摸清楚你买的模块是哪个falsh大小的，注意`1M = 8Mbit`！！！安信可的 32Mbit 其实就是 `4M`的falsh，类似 `25Q32`这样的存储芯片。

----------

> |字段|数值|含义|备注|
|-------|-----|------|-----------|
|BOOT|none|表示不执行 boot.bin文件，即没有boot.bin文件||
||new|表示执行 boot.bin文件，每次执行将要执行boot.bin文件||
|APP|1|表示生成 user1.bin文件|注意这个仅当上面的BOOT=new 才有效|
||2|表示生成 user2.bin文件|注意这个仅当上面的BOOT=new 才有效|
|SPI_SPEED|40|表示烧录时候的频率选择，这里一般为40，对应烧录工具默认值即可||
|SPI_MODE|QIO|这个主要看8266模块制作商，比如现在常见的是安信可的8266-12F，就是QIO。||
|SPI_SIZE_MAP|1|flash=256，user1地址0x1000,user2地址0x41000|制作对应不同的falsh大小固件|
||2|flash=1024，user1地址0x1000,user2地址0x81000|制作对应不同的falsh大小固件|
||3|flash=2048，user1地址0x1000,user2地址0x81000|制作对应不同的falsh大小固件|
||4|flash=4096，user1地址0x1000,user2地址0x81000|制作对应不同的falsh大小固件|
||5|flash=2048，user1地址0x1000,user2地址0x101000|制作对应不同的falsh大小固件|
||6|flash=4096，user1地址0x1000,user2地址0x101000|制作对应不同的falsh大小固件|
||8|flash=8192，user1地址0x1000,user2地址0x101000|制作对应不同的falsh大小固件|
||9|flash=16384，user1地址0x1000,user2地址0x101000|制作对应不同的falsh大小固件|
||其它数值|flash=256，user1地址0x1000,user2地址0x41000  |制作对应不同的falsh大小固件|

----------

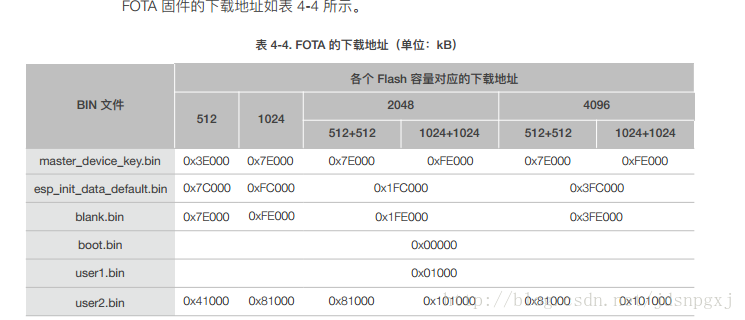

> 综合上面的表格，我们才有了官网给的下面的图片说明！（注意看`blank.bin`和`esp_init_data_default.bin`地址）

----------
![](/contentImages/image/20180427/vU6Rp3VRXteqxUpdUyU.png)

----------

### 三、固件生成注意事项；

----------

- ①：**生成user1.bin文件**：需要注意您的8266模块大小（后面我会列出安信可的所有8266模块的falsh大小），配置` SPI_SIZE_MAP?=6`，然后配置我们上述所说的`makefile`文件配置！下面是我用安信可的`8266-12F`的配置：

```
              BOOT?=new
              APP?=1 //此刻生成的是 user1.bin文件
              SPI_SPEED?=40
              SPI_MODE?=QIO
              SPI_SIZE_MAP?=6
```

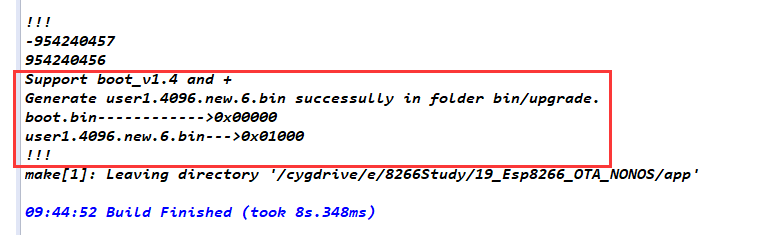

> 于是乎，上面的配置就生成如下（boot.bin文件版本支持1.4或以上）：

![](/contentImages/image/20180427/1hbDD5COfGUmPGeZr1s.png)

----------
- ② **生成user2.bin文件**：修改您的bug之后，就修改`APP?=2`即可！

```
              BOOT?=new
              APP?=2 //此刻生成的是 user2.bin文件
              SPI_SPEED?=40
              SPI_MODE?=QIO
              SPI_SIZE_MAP?=6
```

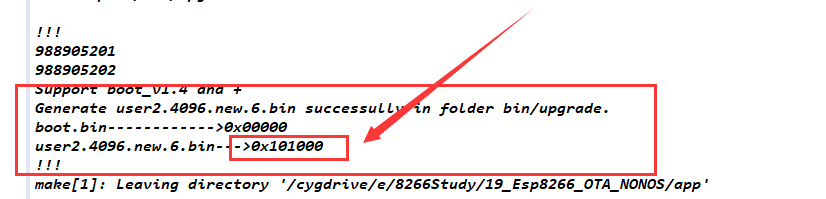

> 于是乎，上面的配置就生成如下，注意此刻的地址是与上面不同的：

![](/contentImages/image/20180427/WivsfFDeUjDw4k4oA1t.png)

----------

### 四、本地局域网的服务器搭建；

----------
 - 我们必须要把user1.bin文件和user2.bin文件放在服务器，让8266自己判断当前运行的是哪个文件，然后自己去拉取！ 这里我就用 tomcat 来搭建本地服务器，怎么搭建的看我之前写的文章[点我查看](http://blog.csdn.net/xh870189248/article/details/73550599)

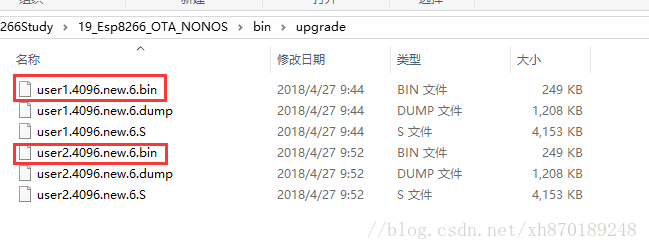

> 确保以上步骤完毕之后，我在解压后的目录的`webapps`下新建一个`xuhong`文件夹，再新建一个`8266NewBin`文件夹，把2个bin文件（注意他们都在我们的工程目录的 ` bin/upgrade`下面，后缀名是 bin ，）放在这里！路径注意不要带中文字符！

---------

![](/contentImages/image/20180427/4IkxbGmUyOTrbKwHkbN.png)

----------

- 我们放置好的文件在服务器了：

----------

![](/contentImages/image/20180427/vgaDknj0RxgXfeXwL0r.png)

> 放好之后，我们在电脑测试下路径是否有误？打开 [http://localhost:8080/xuhong/8266NewBin/user1.4096.new.6.bin](http://localhost:8080/xuhong/8266NewBin/user1.4096.new.6.bin) ，发现浏览器会弹窗出现是否下载此文件！

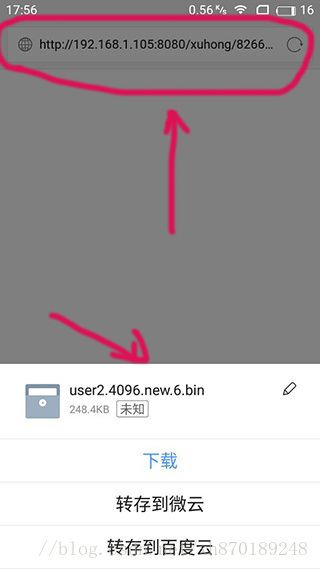

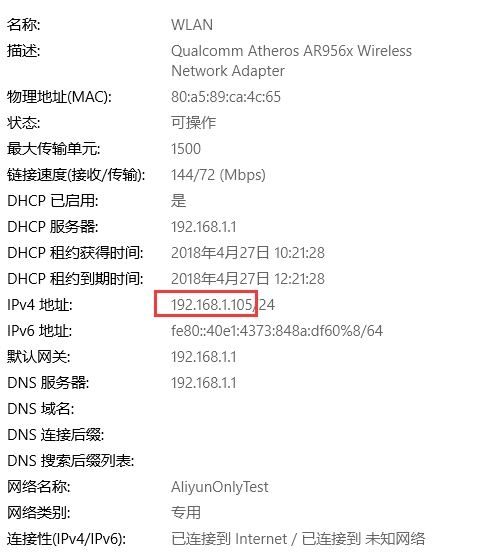

> 同时，用**同一个路由器**连接的手机打开电脑的网关分配的局域网IP地址！这个见下图了，同时确认电脑已经开启了8080对外端口，否则无法访问！），注意不要混乱！我这获取的电脑IP是`192.168.1.105`，我们在手机打开http://192.168.1.105:8080/xuhong/8266NewBin/user1.4096.new.6.bin ，发现也提示下载文件了！
>
> 恭喜！本地部署成功！

----------
![](/contentImages/image/20180427/UVr3egUuWfB15gwIvJr.jpg)

----------

![](/contentImages/image/20180427/DWhkfX7K5QDy72ZAqYM.jpg)

----------

### 四、硬件代码；

----------

- 注意要修改 结构体的`upgrade_server_info`的URL申请的内存大小，下面是 4M * 1024 =4096 !

----------

```
/**
 * server_ip: 服务器地址
 * port:服务器端口
 * path:文件路径
 */
void ICACHE_FLASH_ATTR ota_start_Upgrade(const char *server_ip, uint16_t port,const char *path) {
	const char* file;
	//获取系统的目前加载的是哪个bin文件
	uint8_t userBin = system_upgrade_userbin_check();

switch (userBin) {

//如果检查当前的是处于user1的加载文件，那么拉取的就是user2.bin
	case UPGRADE_FW_BIN1:
		file = "user2.4096.new.6.bin";
		break;

//如果检查当前的是处于user2的加载文件，那么拉取的就是user1.bin
	case UPGRADE_FW_BIN2:
		file = "user1.4096.new.6.bin";
		break;

//如果检查都不是，可能此刻不是OTA的bin固件
	default:
		os_printf("Fail read system_upgrade_userbin_check! \n\n");
		return;
	}

struct upgrade_server_info* update =
			(struct upgrade_server_info *) os_zalloc(
					sizeof(struct upgrade_server_info));
	update->pespconn = (struct espconn *) os_zalloc(sizeof(struct espconn));
	//设置服务器地址
	os_memcpy(update->ip, server_ip, 4);
	//设置服务器端口
	update->port = port;
	//设置OTA回调函数
	update->check_cb = ota_finished_callback;
	//设置定时回调时间
	update->check_times = 10000;
	//从 4M *1024 =4096申请内存
	update->url = (uint8 *)os_zalloc(4096);

//打印下請求地址
	os_printf("Http Server Address:%d.%d.%d.%d ,port: %d,filePath: %s,fileName: %s \n",
			IP2STR(update->ip), update->port, path, file);

//拼接完整的 URL去请求服务器
	os_sprintf((char*) update->url, "GET /%s%s HTTP/1.1\r\n"
			"Host: "IPSTR":%d\r\n"
	"Connection: keep-alive\r\n"
	"\r\n", path, file, IP2STR(update->ip), update->port);

if (system_upgrade_start(update) == false) {
		os_printf(" Could not start upgrade\n");
		//释放资源
		os_free(update->pespconn);
		os_free(update->url);
		os_free(update);
	} else {
		os_printf(" Upgrading...\n");
	}
}
```

②、在回调函数我们写如下，表示检测是否已经升级完成，如果返回`true`，则重启复位模块！

```
    struct upgrade_server_info *update = arg;
	if (update->upgrade_flag == true){
		os_printf("OTA  Success ! rebooting!\n");
		system_upgrade_reboot();
	}else{
		os_printf("OTA failed!\n");
	}
```

----------

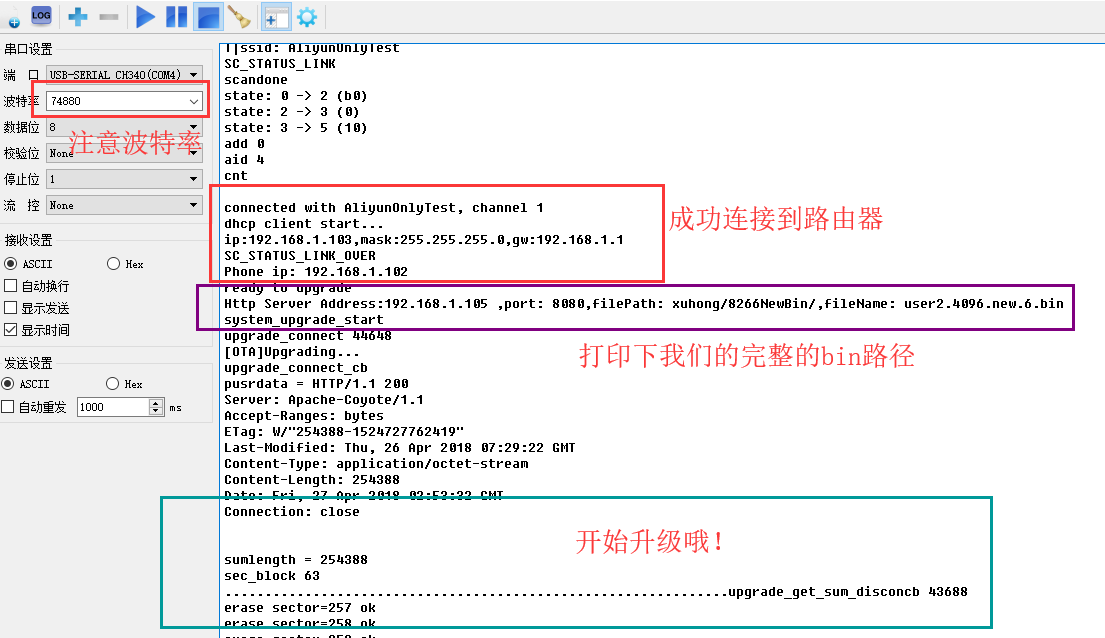

- 部分截图分享：

----------
![](/contentImages/image/20180427/9fFPp3E0geotDqf9bic.png)

----------
 - 升级完成：

----------

![](/contentImages/image/20180427/WgsEdXGPYrCHPCfQZ4C.png)

----------

### ⑤、后记；

----------

>此代码参考了网上的许多文章，感谢各位的支持！特别是 gitHub上阿秀的开源！

  > 代码亲测可用，我花了2小时特此写了此博文，免得以后的小伙伴入坑，所以源码下载的话给点赏金支持下！谢谢那个热爱技术、知道敲代码入坑的你！

----------

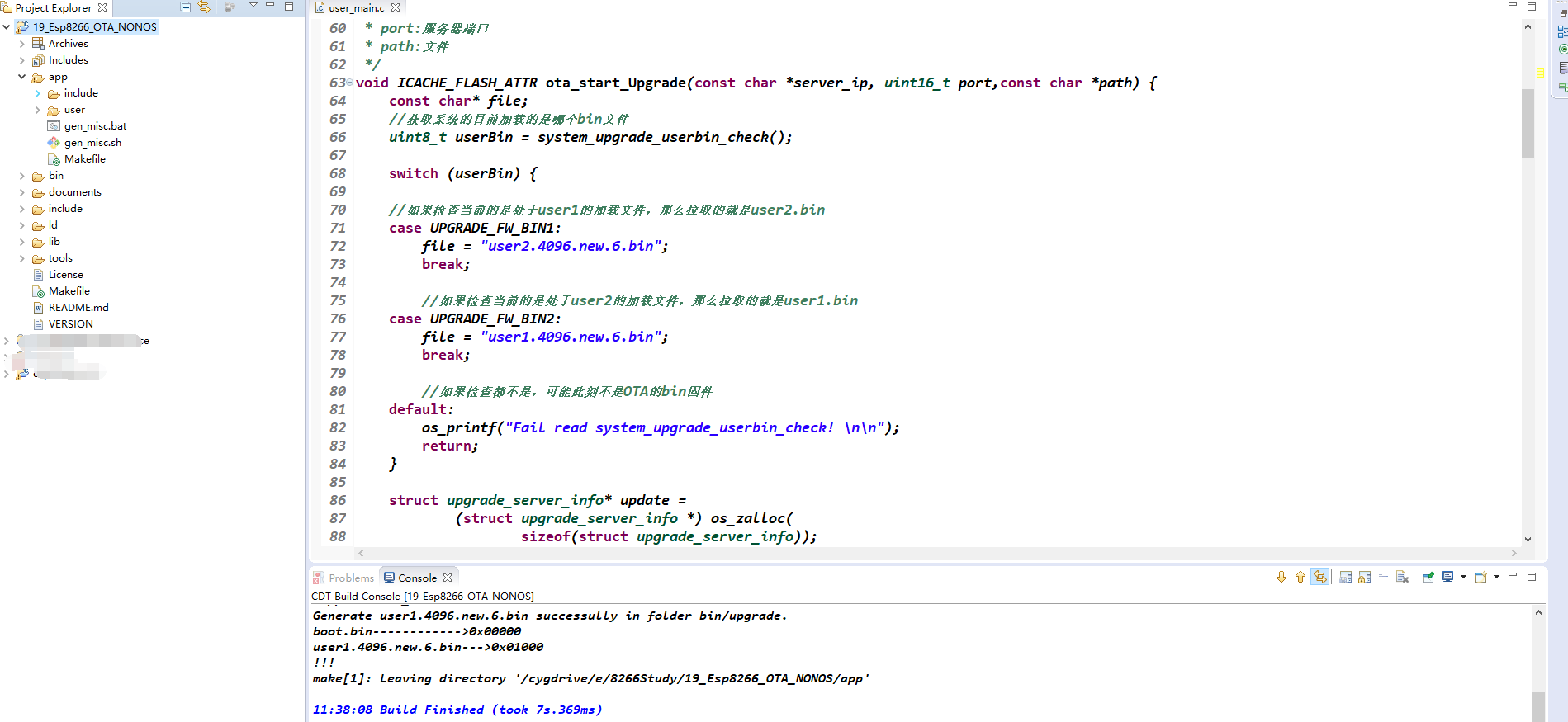

- 工程截图：

----------
![](/contentImages/image/20180427/3jHGOgjlc0bAkzdwl5c.png)
